Realizzazione di un capannone ad uso agricolo in carpenteria metallica a Montecastrilli

PROGETTAZIONE STRUTTURALE

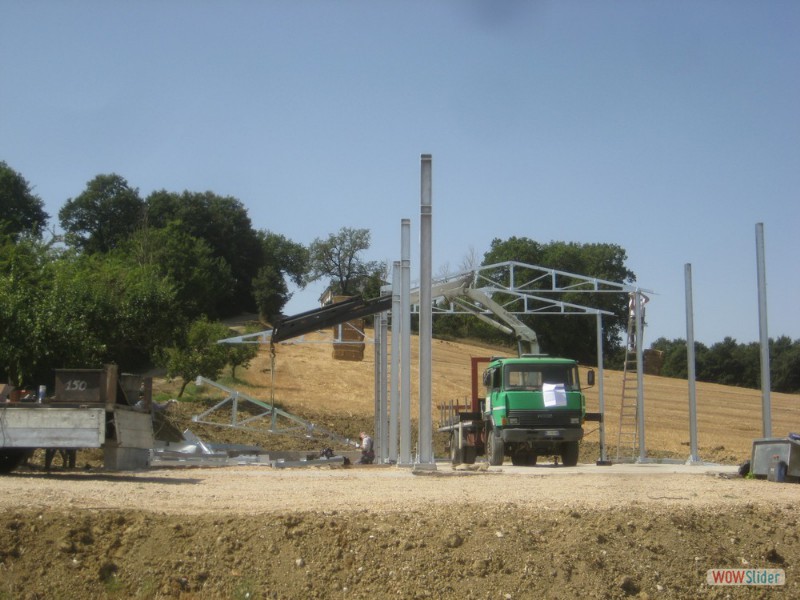

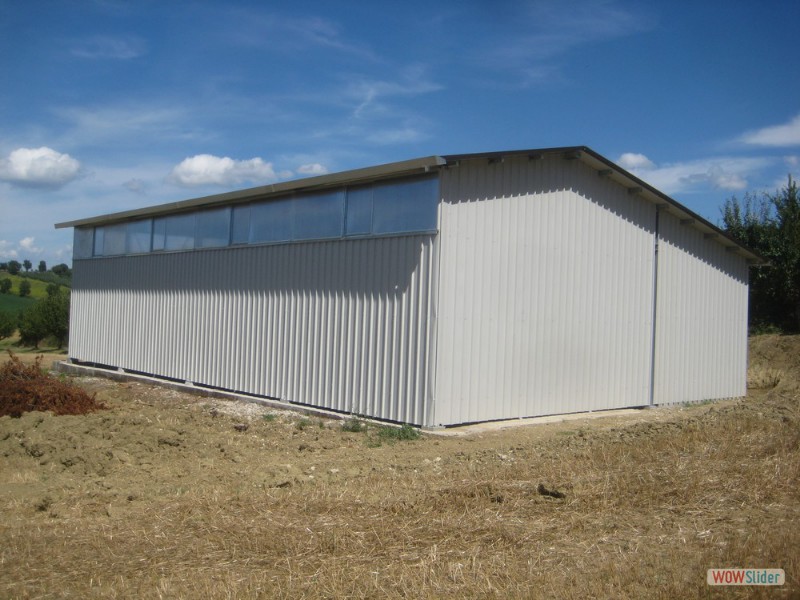

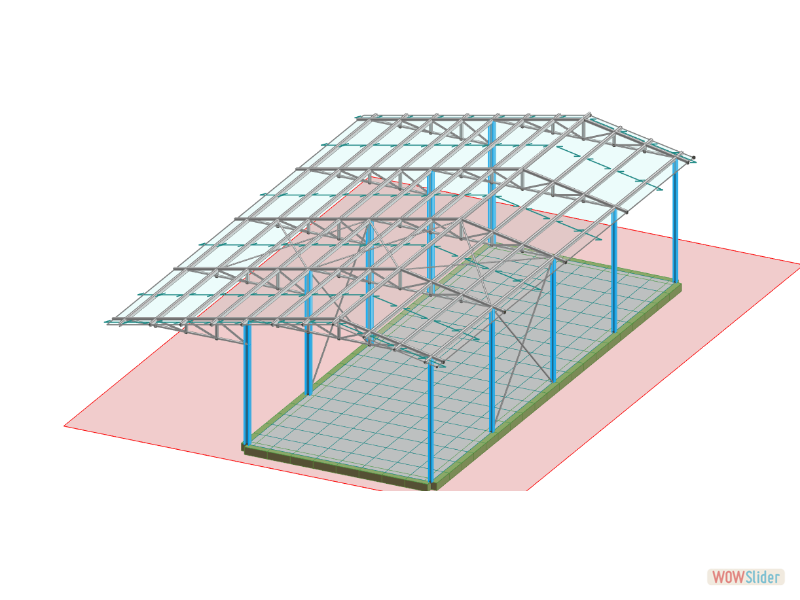

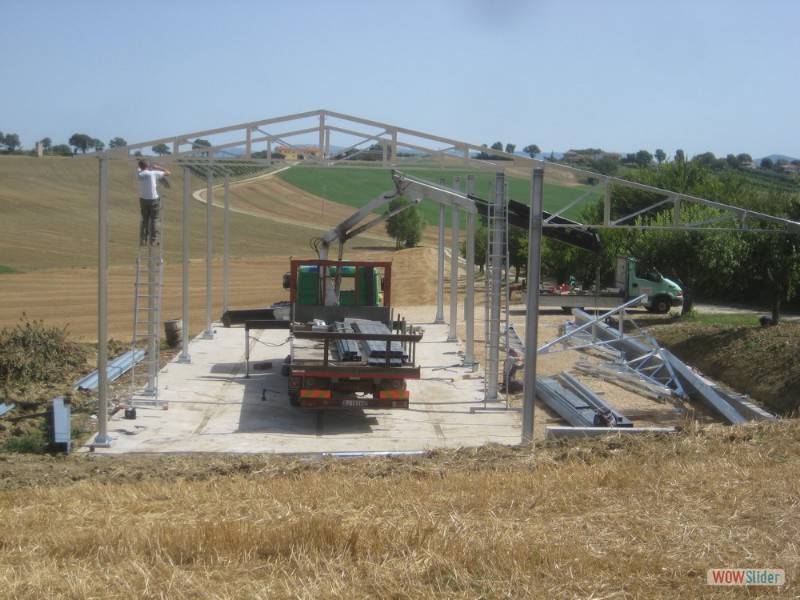

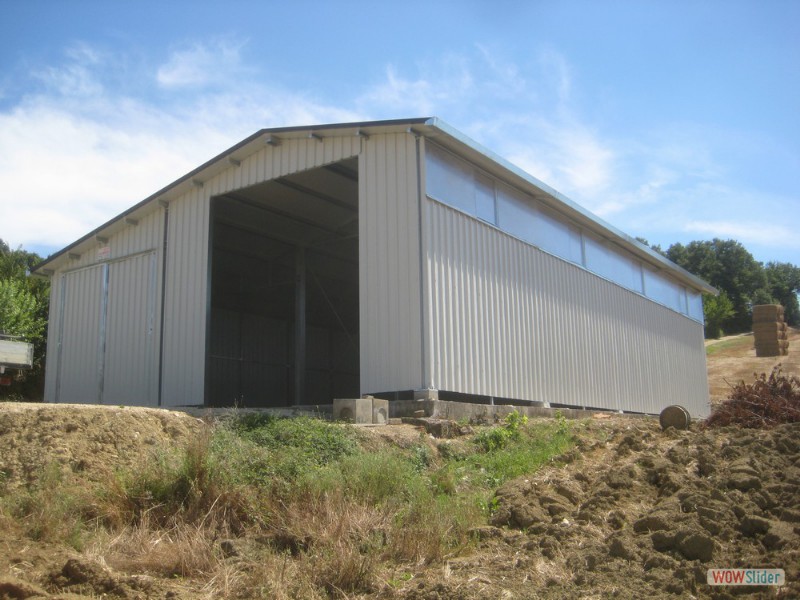

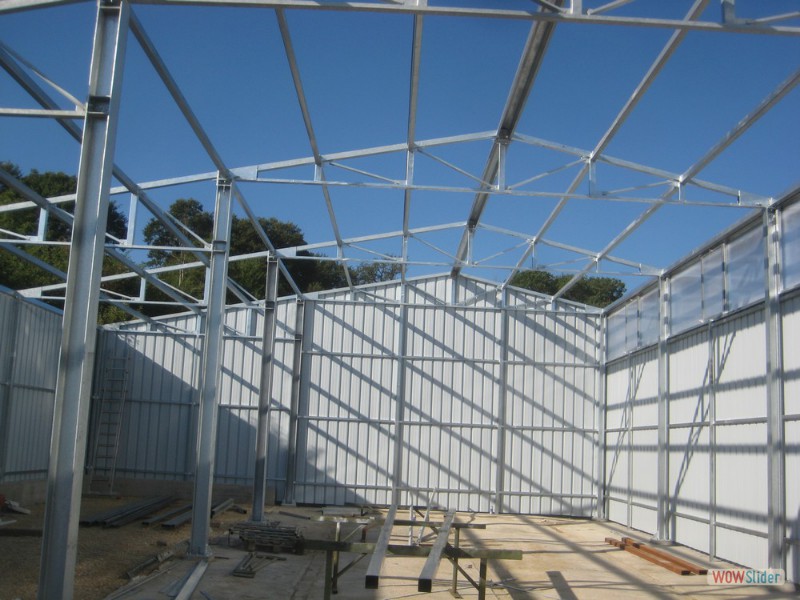

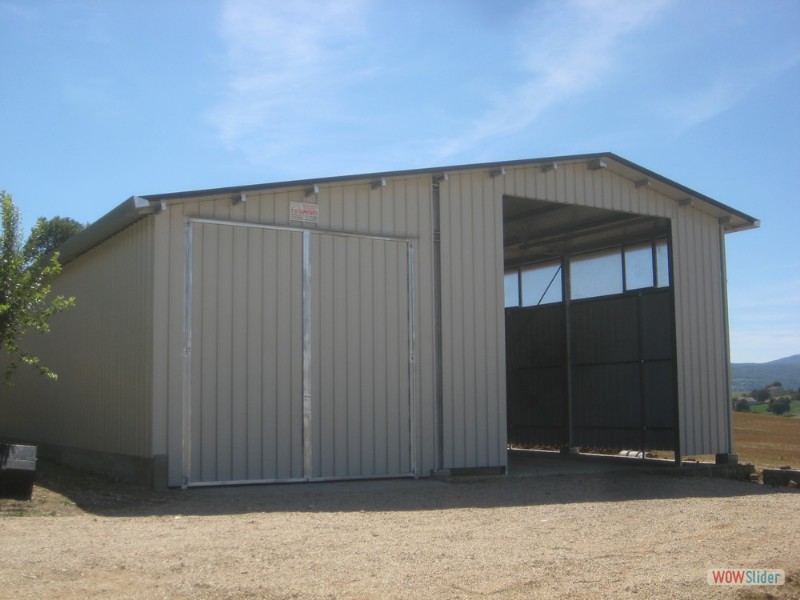

L’intervento consiste nella realizzazione di un edificio in carpenteria metallica ad un piano avente dimensioni planimetriche pari a 20,00 m X 12,50 m. La fondazione del fabbricato, realizzata in calcestruzzo armato, è del tipo superficiale. La struttura in carpenteria metallica è composta da n°10 montanti (n° 5 HEA 140 e n° 5 HEA 200) uniti tramite tirafondi alla platea di fondazione. In testa alle colonne sono posizionate n° 5 capriate (capriate tipologia A1 – L=7,50 m) a due falde. Sono presenti poi, solo sulle colonne HEA 200, n° 5 capriate (capriate tipologia A2 – L=5,00 m) ad unica falda. Gli arcarecci hanno profilo C120x70x20x3, ad eccezione di quello di colmo che ha profilo OMEGA120x70x20x3. Le azioni orizzontali sono assorbite da controventi realizzati mediante profili angolari a lati uguali (L45x4).
